弹性胶钉机
围绕宽／粗胶钉的包装固定需求，结合耗材结构、固定位置与配套针具讨论设备配置。
围绕宽／粗胶钉的包装固定需求，结合耗材结构、固定位置与配套针具讨论设备配置。
- 内容负责
- 楚衡产品与应用团队
- 技术审核
- 楚衡技术团队
- 最近更新
- 内容依据
- 楚衡弹性胶钉机（宽／粗胶钉型）产品资料、实机信息与寄样选型流程

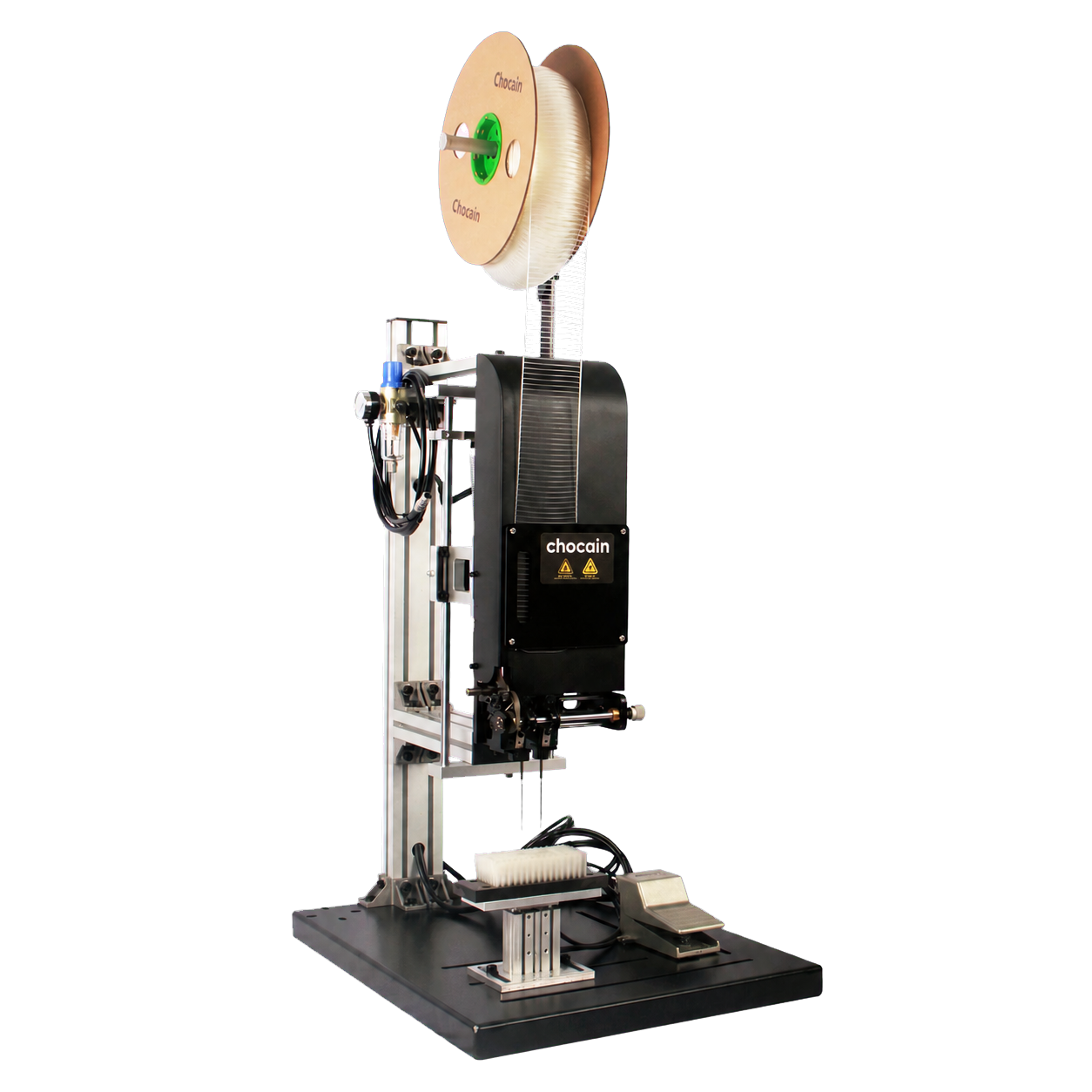

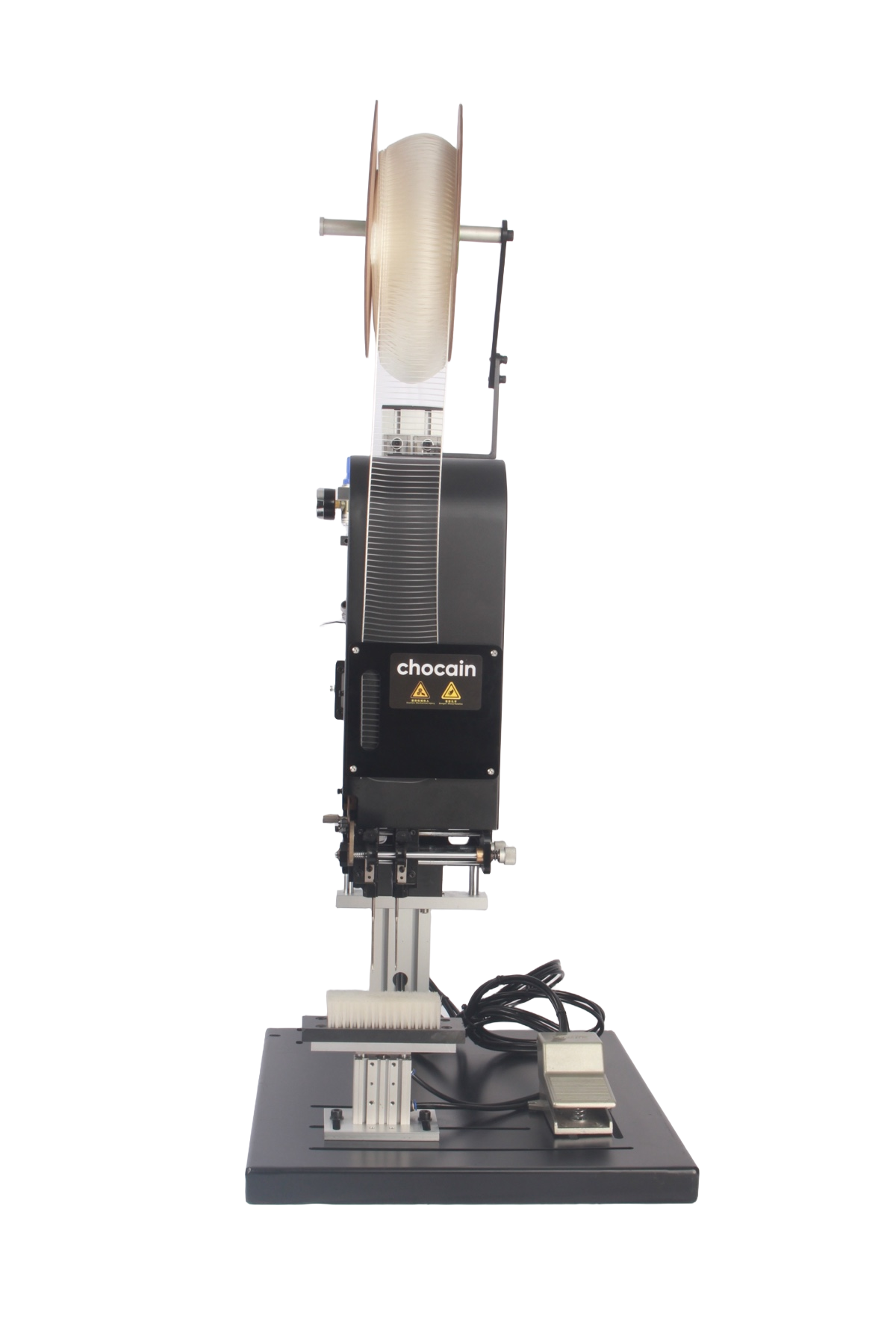

设备 · 宽／粗胶钉型
适用方向
- 较重、较厚或异形商品与纸卡、背板的固定
- 工具、五金、厨房用品、玩具等开放式卡装包装的寄样验证

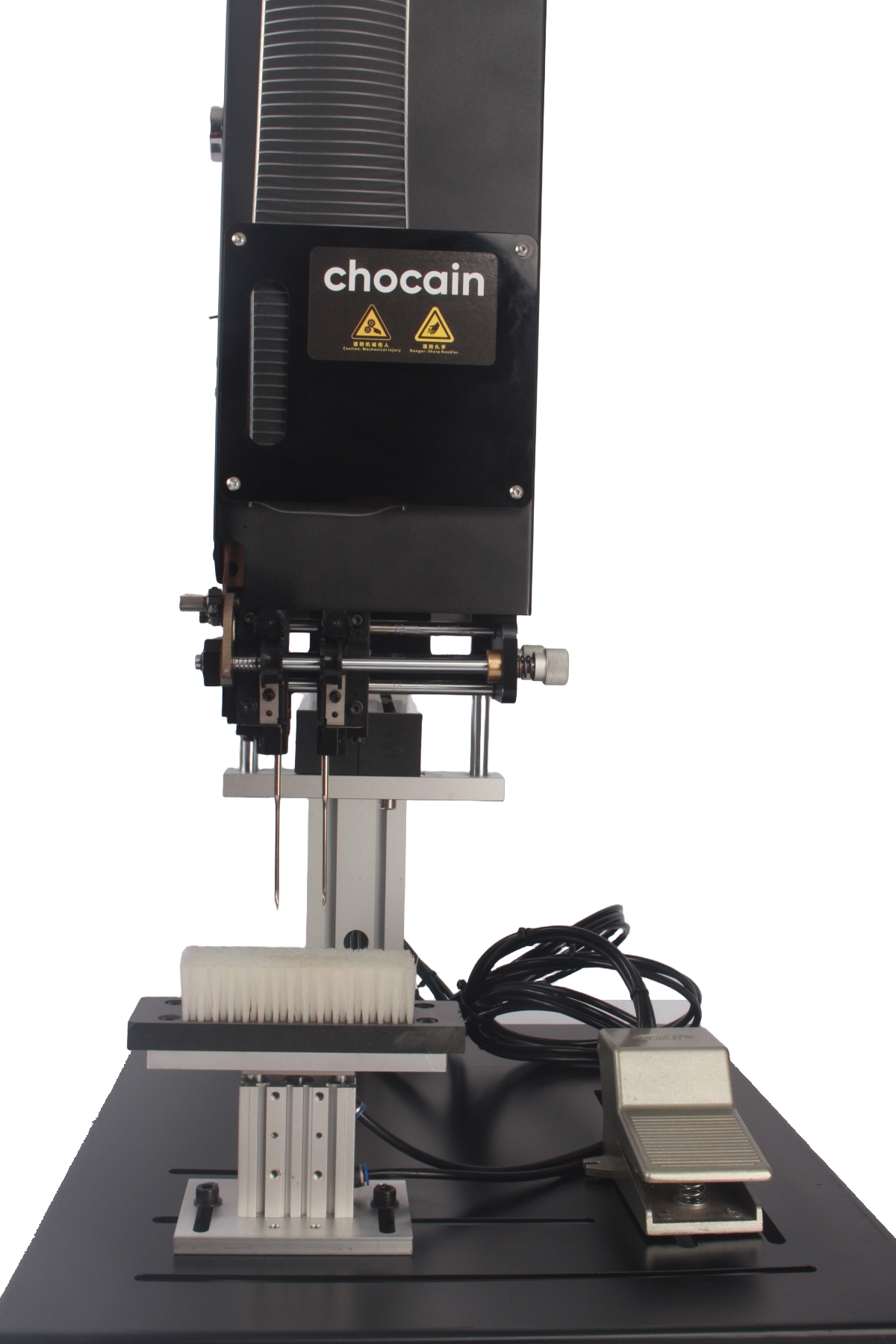

- 采用毛刷承托垫板的固定工位；承托动作按实机确认
选型前确认
- 实际胶针或塑料订钉的端部结构、有效长度、材料与排装方式
- 产品形状、重量、背板材质、总厚度与固定点承力
- 机头、针具、针距及单钉／双钉能力
- 毛刷垫板动作、触发方式、安全防护与目标节拍
本页列明各型号的规格参数；具体配置、针具配套与包装适用性按真实样品确认，交付内容与质保范围以对应报价单或合同约定为准。
型号与规格
以下表列型号均可常规供应，也可按包装需求沟通定制；交期与具体配置请联系楚衡。
宽／粗胶钉型
| 型号 | 钢针长度（mm） | 外形尺寸（mm） | 净重（kg） | 工作气压（MPa） |
|---|---|---|---|---|
| CH-WX3 | 80 | 620 × 480 × 1080 | 23.5 | 0.3–0.6 |
| CH-WX4 | 100 | 620 × 480 × 1080 | 24 | 0.3–0.6 |
| CH-WX5 | 120 | 620 × 480 × 1080 | 24.5 | 0.3–0.6 |
| CH-WX7 | 165 | 620 × 480 × 1280 | 25.5 | 0.3–0.6 |
设备之外，也要一起匹配
- 宽／粗胶钉
- 匹配机头的针具
- 工件承托与定位
宽／粗胶钉长度范围为20–100 mm；按可供规格与机头配套选择，不代表范围内任意连续长度。
把完整包装带进讨论
商品、纸卡、固定点与拆包要求，一起决定选型方向。
- 商品与完整包装照片或样品
- 固定位置、包装层次与避让区域
- 现用耗材、针具及连续工序视频（如有）
常见选型问题
能直接沿用细胶钉型的耗材吗？
需要分别核对耗材、针具和机头。相似的名称或外观不等于兼容，也不能将某个长度范围自动套用到所有配置。
这是 PP／PET 打包带设备吗？
这里讨论的是胶钉将商品与纸卡或背板连接的固定任务。若需要捆扎箱体的打包带设备，请先说明实际工序。
相关内容
弹性胶钉机 · 细胶钉型 · 弹性胶钉机 · 宽／粗胶钉型 · 弹性胶钉机 · 加垫型 · 自动化与非标 · 送卡套环机 · 吊牌胶针机 · 细针吊牌枪 · 弹性胶钉 · 背卡加固垫片 · 吊牌胶针 · 环扣、套环与线扣 · 针具、治具与配件 · 胶钉机刀片
选型与服务原则
具体型号、参数、效率、胶针规格与固定效果，应结合工件、底卡、固定点和作业方式确认。楚衡接受客户寄样测试，未核实信息不作为产品承诺。
